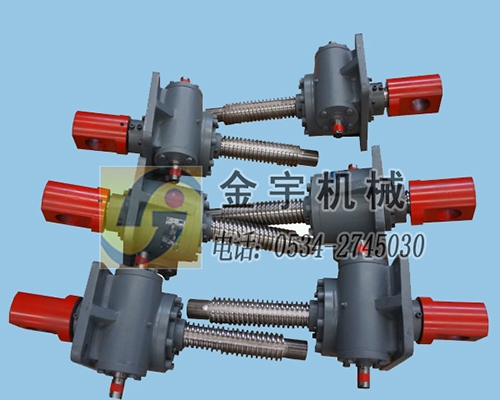

JRSS絲桿升降機
JRSS選型要素
總當量載荷計算
WS=Wmax×fs
WS—當量載荷 Wmax—最大載荷 fs—使用系數（詳見附表1）
表1 使用系數fs
|
使用工況 |
平穩載荷，負荷慣性小 |
輕微沖擊載荷，負荷慣性中等 |
強沖擊負荷，負荷慣性大 |
|
使用系數 |
1.0～1.3 |
1.3～1.5 |
1.5～3.0 |
W=WS/（S×fd）
W—單臺當量載荷 WS—當量載荷 S—聯動臺數 fd—聯動系數（詳見附表2）
表2 聯動系數fd
|
聯動臺數 |
1 |
2 |
3 |
4 |
5-8 |
|
使用系數 |
1 |
0.95 |
0.9 |
0.85 |
0.8 |
在充分考慮絲桿運動慣性、各種頂端輸出部件等各種情況下，選擇有充分余量的絲桿行程。
暫定型號
根據載重、升降速度、行程、驅動源暫時選定升降機型號。
絲桿計算（詳見表3，絲桿行程用L表示，單位：mm）
表3 絲桿計算
|
型號 |
絲桿直徑 |
護管長 |
絲桿頭部S型 |
絲桿頭部H型 |
絲桿頭部R型 |
絲桿頭部T型 |
||||
|
總長=L+SC |
牙長= 總長-SD |
總長=L+HB+HD |
牙長= 總長-HB-HE |
總長=L+RB |
牙長= 總長-RC |
總長=L+TE |
牙長= 總長-TF |
|||
|
JRSS35 |
Tr26×5 |
L+55 |
L+150 |
總長-40 |
L+20+165 |
總長-20-55 |
L+165 |
總長-55 |
L+135 |
總長-25 |
|
JRSS40 |
Tr32×6 |
L+60 |
L+180 |
總長-50 |
L+25+195 |
總長-25-65 |
L+195 |
總長-65 |
L+160 |
總長-30 |
|
JRSS50 |
Tr38×6 |
L+60 |
L+180 |
總長-50 |
L+25+195 |
總長-25-65 |
L+195 |
總長-65 |
L+160 |
總長-30 |
|
JRSS60 |
Tr46×8 |
L+65 |
L+220 |
總長-60 |
L+32+255 |
總長-32-95 |
L+225 |
總長-65 |
L+200 |
總長-40 |
|
JRSS60B |
Tr52×8 |
L+65 |
L+220 |
總長-60 |
L+32+255 |
總長-32-95 |
L+225 |
總長-65 |
L+210 |
總長-50 |
|
JRSS70 |
Tr65×10 |
L+75 |
L+260 |
總長-80 |
L+35+295 |
總長-35-115 |
L+250 |
總長-70 |
L+235 |
總長-55 |
|
JRSS100 |
Tr75×12 |
|
L+300 |
總長-80 |
L+44+355 |
總長-44-135 |
L+295 |
總長-75 |
L+285 |
總長-65 |
|
JRSS120 |
Tr80×12 |
|
L+360 |
總長-100 |
L+54+410 |
總長-54-150 |
L+355 |
總長-95 |
L+330 |
總長-70 |
|
JRSS130 |
Tr90×14 |
|
L+435 |
總長-120 |
L+64+480 |
總長-64-165 |
L+430 |
總長-115 |
L+390 |
總長-75 |
|
JRSS150 |
Tr100×16 |
|
L+495 |
總長-150 |
L+70+545 |
總長-70-200 |
L+485 |
總長-140 |
L+445 |
總長-100 |
Pcr=fm×（d2/La）2
應確保Pcr>W×Sf（一般Sf=4）
Pcr—絲桿臨界載荷（N） fm—長度系數（詳見附表4） d—絲桿底徑（詳見附表5）
La—作用點間距離 W—單臺升降機當量載荷（N） Sf—安全系數（一般取4）表4 長度系數（fm）
